數(shù)據(jù)看本質(zhì)，親水氣相二氧化硅對UV木器漆增稠觸變性的影響探究

全球涂料網(wǎng)訊：在涂料領(lǐng)域，UV木器漆憑借其固化速度快、硬度高、耐磨損、環(huán)保等諸多優(yōu)勢，在家具、地板等木器涂裝中得到了廣泛應(yīng)用。而涂料的觸變性作為一項(xiàng)關(guān)鍵性能，對施工性能有著重要影響。觸變性良好的涂料在靜止時(shí)具有較高的粘度，能夠有效防止流掛；在受到剪切力（如涂刷、噴涂）作用時(shí)，粘度會(huì)迅速降低，便于施工操作；施工完成后，粘度又能快速恢復(fù)，保證涂層的均勻性和完整性。親水氣硅作為一種常用的涂料助劑，其在UV木器漆中的添加量對涂料的增稠觸變性有著顯著影響。本文將圍繞親水氣硅HL-200展開研究，深入探討其添加量與UV木器漆增稠觸變性之間的關(guān)系。

親水氣硅，即親水性氣相二氧化硅，是一種重要的無機(jī)功能性粉體材料。它具有比表面積大、表面能高、化學(xué)穩(wěn)定性好等特點(diǎn)。在涂料中，親水氣硅主要通過表面的羥基相互作用形成氫鍵網(wǎng)絡(luò)結(jié)構(gòu)，從而起到增稠、防沉、觸變等作用。這種獨(dú)特的作用機(jī)制使得它在涂料領(lǐng)域得到了廣泛的應(yīng)用。

UV木器漆是一種利用紫外線照射引發(fā)固化反應(yīng)的涂料。與傳統(tǒng)的溶劑型涂料相比，UV木器漆具有固化速度快、生產(chǎn)效率高、VOC（揮發(fā)性有機(jī)化合物）含量低等優(yōu)點(diǎn)。其主要由樹脂、活性稀釋劑、光引發(fā)劑、顏料、填料和助劑等組成。在固化過程中，光引發(fā)劑吸收紫外線能量后產(chǎn)生自由基或陽離子，引發(fā)樹脂和活性稀釋劑的聚合反應(yīng)，從而形成堅(jiān)硬、耐磨的涂層。

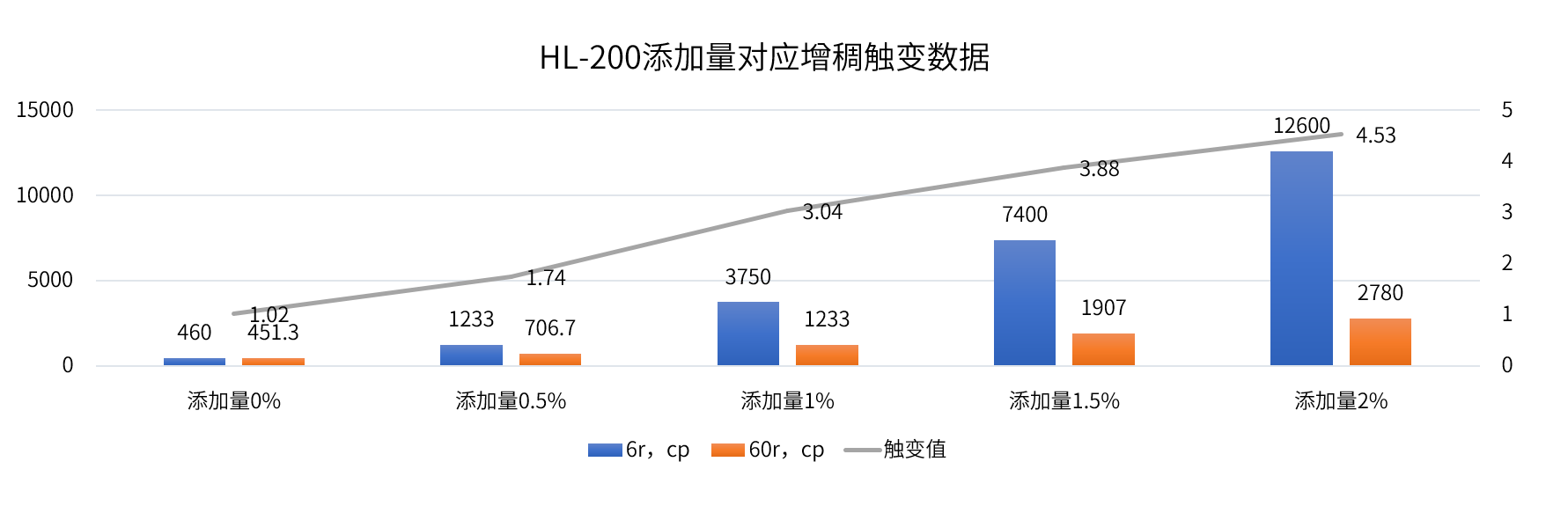

為此，湖北匯富納米材料股份有限公司研發(fā)人員通過實(shí)驗(yàn)研究了親水氣硅HL-200在不同添加量下對UV木器漆增稠觸變性的影響。實(shí)驗(yàn)采用旋轉(zhuǎn)粘度計(jì)分別在6r/min和60r/min的轉(zhuǎn)速下測量涂料的粘度，并計(jì)算其觸變值。實(shí)驗(yàn)數(shù)據(jù)如下表所示：

粘度變化趨勢：

從實(shí)驗(yàn)數(shù)據(jù)可以看出，隨著親水氣硅HL-200添加量的增加，UV木器漆在6r/min和60r/min轉(zhuǎn)速下的粘度均呈現(xiàn)上升趨勢。特別是在低轉(zhuǎn)速（6r/min）下，粘度的增加更為顯著。例如，當(dāng)添加量從0%增加到2%時(shí)，6r/min下的粘度從460 cp增加到12600 cp，而60r/min下的粘度從451.3 cp增加到2780 cp。這表明親水氣硅HL-200對UV木器漆的增稠效果明顯，且在低剪切速率下更為顯著。

觸變值變化：

觸變值是衡量涂料觸變性的重要指標(biāo)，其定義為低剪切速率下的粘度與高剪切速率下的粘度之比。實(shí)驗(yàn)數(shù)據(jù)顯示，隨著親水氣硅HL-200添加量的增加，觸變值從1.02增加到4.53。這表明親水氣硅HL-200的加入顯著提高了UV木器漆的觸變性，使其在低剪切速率下具有更高的粘度，而在高剪切速率下粘度相對較低，從而改善了涂料的抗流掛和防沉降性能。

粘度差異分析：

在不同添加量下，6r/min和60r/min轉(zhuǎn)速下的粘度差異也值得關(guān)注。隨著添加量的增加，這種差異逐漸增大。例如，在添加量為1%時(shí)，6r/min下的粘度為3750 cp，而60r/min下的粘度為1233 cp，差異為2517 cp；在添加量為2%時(shí)，差異進(jìn)一步增大到9820 cp。這種差異反映了親水氣硅添加量HL-200對UV木器漆流變性能的顯著影響，特別是在不同剪切速率下的粘度調(diào)節(jié)能力。

通過對親水氣硅HL-200在不同添加量下對UV木器漆增稠觸變性的實(shí)驗(yàn)研究，可以得出以下結(jié)論：

親水氣硅HL-200能夠有效增加UV木器漆的粘度和觸變性，特別是在低剪切速率下增稠效果更為顯著。

隨著親水氣硅HL-200添加量的增加，UV木器漆的觸變值顯著提高，表明其在不同剪切速率下的粘度調(diào)節(jié)能力增強(qiáng)。

親水氣硅HL-200的加入能夠顯著改善UV木器漆的抗流掛和防沉降性能，提升涂料的施工性能和成品質(zhì)量。

展望未來，隨著涂料工業(yè)的不斷發(fā)展，對涂料性能的要求也將不斷提高。親水氣硅HL-200作為一種高效的增稠觸變劑，其在UV木器漆中的應(yīng)用前景廣闊。通過進(jìn)一步優(yōu)化添加量和配方設(shè)計(jì)，可以更好地滿足不同施工條件和成品性能的需求，推動(dòng)UV木器漆在更廣泛領(lǐng)域的應(yīng)用和發(fā)展。

總之，親水氣硅HL-200對UV木器漆的增稠觸變性具有顯著影響，通過科學(xué)合理的配方設(shè)計(jì)，可以有效提升涂料的性能和質(zhì)量，為涂料工業(yè)的發(fā)展注入新的活力。

（匯富納米產(chǎn)品咨詢：400-6071-778）
