【供應】供應單臥軸強制式JDC350混凝土攪拌機

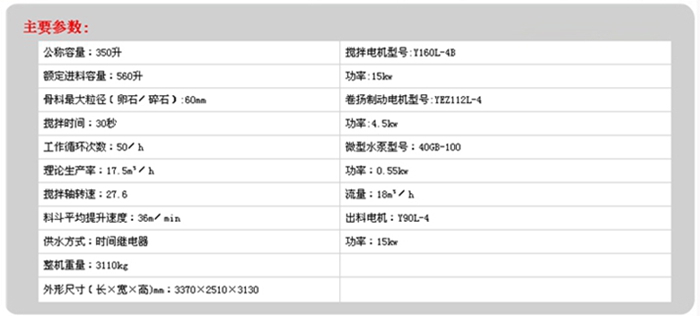

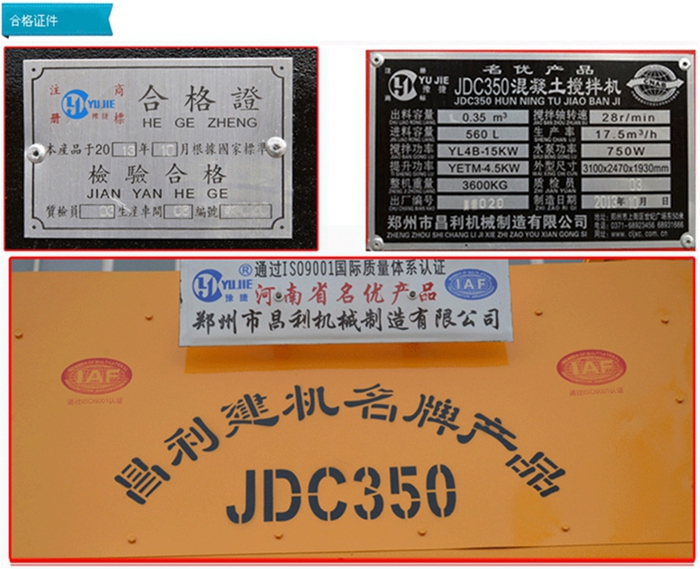

　　一、結構簡介

　　JDC350、JDC500型攪拌機主要由上料系統、攪拌裝置攪拌傳運系統、卸料機構、供水系統、機架和電氣系統等部分組成。

　　(一) 上料系統

　　上料系統主要由提升機構、上料斗、上料架、進料漏斗等部分組成。

　　首先將攪拌的拼命物料按順序裝入料斗內。上料時啟動上料系統的卷?yè)P(yáng)機，使卷筒上鋼絲繩經滑輪組牽引料斗沿上料架向上運行，當料斗運行到一定高度時，其斗門底部的一對滾輪進入上料架水平岔道，斗門自動打開便開始卸料。料斗繼續上升斗門開到一定角度時終點行程開關控制電機制動，料斗運行停止，此時物料經進料漏斗落入攪拌筒內，同時進行攪拌。

　　上料架由軌道和接長軌道等組成，軌道架采用螺栓與攪拌筒及機架連接。接長軌道用螺栓連接在軌道架上，運輸及存入時可拆下。

　　提升機構由制動電動機和三級減速箱及卷筒，鋼絲繩等組成。

　　制動電動機可保證料斗在滿載情況下在上料架任意位置均能可靠地停止。

　　(二) 攪拌裝置

　　攪拌裝置系由攪拌筒，攪拌軸、攪拌葉片和軸端密封等組成。

　　攪拌筒是整體焊接而成，筒內裝有二種襯板，其側襯板12塊，弧形襯板77塊采用沉頭螺釘與簡體堅固聯接。襯板用耐磨合金鑄鐵制成，耐磨性好，使用壽命長，由于骨料于襯板接觸情況不一樣。襯板磨損不均勻，為提高襯板使用時間，可相互調換。

　　攪拌筒中心處水平配置一根攪拌軸，軸上裝有兩組共6個攪拌葉片。兩組葉片分別按左右螺旋形間斷布置，靠近筒體側襯板的是側葉片，攪拌葉片用螺栓與攪拌臂端部的臂析連接，而攪拌臂根部通過螺栓與攪拌軸上的固定件連接。當攪拌轉動時，兩組攪拌葉片迫使混合物料做左、右螺旋形運動，即圓周運動和軸向運動，這種攪拌方式料流強烈，可在短時間內拌制成均勻的混凝土。

　　攪拌時片與襯板的間隙量應不低于4mm，若磨損超過此數值應及時進行調整，以保證攪拌始終處于正常狀態。

　　(三) 攪拌傳動系統

　　攪拌傳動系統主要由電動機，攪拌減速箱和聯軸器及攪拌軸等組成。電動機直接裝在一個固定在機架底盤的端面上，最后，動力減速箱，聯軸器使攪拌軸轉動進行攪拌。

　　(四) 供水系統

　　供水系統由微型水泵、底閥、吸水管、閘閥、輸水管、噴水管等構成。

　　特點：使水噴到攪拌軸和側襯板上，這種結構簡單水路最短，輸水噴淋均勻，清洗效果好。

　　供水量的大小，是采用調節時間繼電器的方式來直接控制微型水泵而實現的。

　　(五) 卸料機構

　　該機構采用新型設計高強度齒條、形成滾動式直式翻轉快速出料結構。

　　本機構特點，具有出料快，放料凈，也可一次少放或多放少放等優點，不存在關門卡料的現象，本機每班下班后清機很重要，也是清刷最方便的機型之一。出料采用蝸輪減速，可大減輕工人的勞動強度。

　　(六) 機架

　　機架是由底盤、支腿、行走輪胎組成。

　　機架是底盤上固定上料系統、攪拌裝置、攪拌傳動系統和供水系統。工具箱安裝在底盤內。

　　固定式機架高度適于一噸機動翻斗車接運混凝土，其接料位置和穩定性，可使操作者和司機方便并有安全感，輪式方便于安裝或轉換施工現場，大大的節約您的人力和物力。

　　(七) 電氣控制系統

　　本系統包括攪拌用電動機，提升用制動電動機，微型水泵電機蝸輪箱出料電機五個行程開關和控制箱，控制箱安放在上料架上位于操作側。

　　控制線路電壓為380V，合上控制臬側面的電源總開關接通外電源控制箱上方的電源指示燈顯示，表示整個線路已供電�？刂葡渖戏竭�有控制水泵借供水量用的時間繼電器，擰動指針位置即是時間(秒)與供水量(升)近似的線性關系，安裝后試調一次即可確定�？刂葡溆兴慕M共十一個控制按鈕，按動這些控制按鈕即可控制上料，供水、卸料攪拌系統工作�？刂蒲b有暗鎖，確保安全。

　　各電機均為單獨驅動控制。料斗升、降卸料門開，關有連鎖控制。料斗下降到終點位置或上升到卸料位置停止均由料斗行程限位器中的行程開關控制，限位器中，上行程裝有兩個行程開關，其中一個行程開關處于正常工作狀態，另一個行程開關起安全保護作用。

　　一、整機的安裝

　　(一) 選擇較寬敞土質較好的場地，然后進行平整夯實。

　　(二) 本機工作時，一般均應固定牢固，而在臨時施工現場，可用支腳代用。

　　(三) 挖制料斗坑，其凈空尺寸為長1.4米，寬1.6米，深1.0米，坑內周?chē)�和底部，臨時性用磚砌筑，永久性用混凝土澆筑
